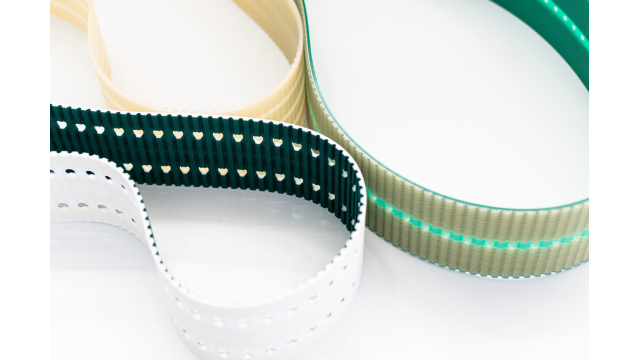

Зубчасті ремені для автоматизації та позиціювання
Зубчасті ремені для автоматизації та позиціювання: як вибрати timing belt для точності, швидкості й ресурсу
Зубчасті ремені (timing belts) — це “тихий двигун” сучасної автоматизації. Вони відповідають за точне позиціювання, синхронізацію вузлів і повторюваність руху на:
-
пакувальних машинах (flow-pack, вертикальні пакувальники, етикетування),
-
виробництві харчових продуктів (сортування, різання, дозування),
-
логістиці (сортувальні системи, транспортери з позиціюванням),
-
машинобудуванні (портали, осі X/Y, pick&place, роботизовані модулі),
-
поліграфії та переробці (подача матеріалу, реєстрація).
Для українського ринку це тема “з попитом”, бо багато підприємств модернізують лінії точково: заміна ременя на правильний профіль/крок часто дає реальне підвищення точності та зниження простоїв без покупки нової машини.
Нижче — практичний гайд: як обрати зубчастий ремінь для позиціювання, що означають крок/профілі/ширина, як уникнути типових помилок, і як думати про точність не тільки “по паспорту”, а в реальному цеху.
ТОП зубчасті ремені для позиціювання в автоматизації: який timing belt дає точність і повторюваність
Коли клієнт шукає “зубчастий ремінь для позиціювання”, зазвичай він насправді хоче:
-
стабільну повторюваність (щоб мітка/ніж/дозатор приходив в одну точку),
-
мінімальний люфт і проскок,
-
контрольоване подовження та надійний ресурс.
Де зубчасті ремені реально “роблять точність”
-
Осьові приводи та портали (лінійні модулі, каретки, XYZ)
-
Подача плівки/паперу з реєстрацією мітки (датчик + синхронізація)
-
Синхронізація валів у пакувальних/етикетувальних машинах
-
Позиціювання лотків/коробок перед сканером, етикеткою, дозатором
-
Розкрій/різання (ножі, гільйотини, штанцювання)
3 інсайти з практики, які економлять бюджет
-
Точність часто “вбиває” не ремінь, а монтаж: перекіс шківів, неправильний натяг, слабка плита кріплення.
-
Крок і профіль впливають не тільки на міцність, а й на шум, плавність та “боковий дрейф”.
-
Надто широкий ремінь = не завжди краще: зростає жорсткість, вимоги до співвісності, ціна, але не завжди росте точність.
Як вибрати зубчастий ремінь (timing belt) для автоматизації: крок, профілі HTD/AT/GT, ширина, корд
Щоб підібрати ремінь “під задачу”, треба швидко відповісти на 7 питань:
-
Це позиціювання осі чи синхронізація валів?
-
Яка потрібна повторюваність: ±0,1 мм, ±0,5 мм, ±1 мм?
-
Яка швидкість і прискорення (динаміка)?
-
Яке навантаження: тягова сила, моменти, удари?
-
Яка довжина ременя і діаметри шківів?
-
Які умови: пил, масло, температура, волога, харчова зона?
-
Чи потрібні профільні модифікації: накладки, перфорація, штовхачі (cleats), вакуумні отвори?
Далі — по суті: що означають ключові параметри.
Зубчасті ремені для точного позиціювання: точність, крок, профіль і жорсткість — простими словами
Точність у ремінному приводі складається з 5 “шарів”:
-
Крок ременя та профіль зуба (як ремінь сідає в шків і як переносить навантаження)
-
Корд (армуючі нитки) — головний фактор подовження під навантаженням
-
Ширина ременя — впливає на несучу здатність і бокову стабільність
-
Натяг — занадто малий = мікроперескоки/втрата повторюваності; занадто великий = знос, шум, навантаження на підшипники
-
Монтаж і геометрія — співвісність шківів, жорсткість рами, люфти каретки
Важлива думка для менеджера: “точність ременя” — це не одна цифра, а результат правильно підібраної системи “ремінь + шківи + натяг + механіка”.
Що таке крок зубчастого ременя і як він впливає на точність
Крок (pitch) — це відстань між однойменними точками сусідніх зубців. Він визначає:
-
наскільки “щільно” ремінь взаємодіє зі шківом,
-
яку тягу може передати,
-
наскільки плавно працює на високих швидкостях.
Практичне правило
-
Малий крок (наприклад 2–5 мм) частіше обирають для:
-
високої точності позиціювання,
-
малих шківів,
-
компактних осей.
-
-
Середній/великий крок (8–14 мм і більше) — для:
-
великих навантажень,
-
довгих приводів,
-
важких осей і ударних режимів.
-
Як крок пов’язаний з роздільною здатністю позиціювання
Позиціювання в ремінному приводі можна оцінити просто:
-
Переміщення за 1 оберт шківа = крок × кількість зубців шківа
Приклад:
-
крок 5 мм, шків 20 зубців → 5 × 20 = 100 мм/оберт
-
з енкодером/кроковиком 200 кроків/оберт → 0,5 мм на крок (без урахування мікрокроку та похибок)
Тобто крок і зубці шківа напряму впливають на “гранулярність” керування.
Профілі зубчастих ременів: HTD vs AT vs GT — що краще для автоматизації
У промисловості найчастіше зустрічаються 3 “сімейства” профілів:
1) HTD (High Torque Drive)
-
профіль для передачі моменту
-
хороша стійкість до навантаження
-
популярний у загальних промислових приводах
Коли підходить:
-
синхронізація валів
-
середні та високі навантаження
-
не завжди оптимальний для найточнішого позиціювання, якщо потрібна максимальна “плавність” і мінімальні люфти
2) AT (часто в автоматизації та точних приводах)
-
профіль, який цінують за:
-
точнішу посадку,
-
стабільність,
-
хорошу придатність для позиціювання і робототехніки
-
Коли обирають:
-
позиціювання осей
-
пакувальні машини з реєстрацією
-
pick&place, портали
3) GT / GTS / подібні “high performance” профілі
-
оптимізовані профілі для:
-
високої динаміки,
-
підвищеної плавності,
-
зниження шуму
-
-
часто добре працюють у високошвидкісній автоматизації
Коли обирають:
-
швидкі осі з прискоренням
-
виробництва з вимогою “тихо і точно”
-
системи з частими старт-стопами
Важливо: профіль треба підбирати разом зі шківами. “Схожий крок” не означає сумісність.
Ширина зубчастого ременя: як не переплатити і не втратити ресурс
Ширина ременя визначає, скільки навантаження він переносить і як поводиться в динаміці.
Практичні підказки
-
Мала ширина → менша ціна і інерція, але нижча несуча здатність і запас міцності.
-
Надмірна ширина → більше навантаження на підшипники, вищі вимоги до співвісності, інколи більше шуму.
-
У точному позиціюванні часто важливо не “взяти ширше”, а збалансувати ширину + корд + профіль + натяг.
Корд (армування): чому саме він вирішує точність і подовження
Якщо вам потрібна стабільна повторюваність, корд — ключовий параметр.
Типові варіанти:
-
скловолоконний корд — популярний, стабільний, добре для більшості задач
-
арамідний (кевлар) корд — підвищена міцність, хороший для ударних режимів
-
сталевий корд — висока жорсткість, мінімальне подовження, але більше вимог до шківів/монтажу (і зазвичай дорожче)
Інсайт: на довгих осях навіть невелике подовження ременя дає помітну похибку позиції. Тому для довгих приводів часто має сенс інвестувати в корд, а не у “максимально широкий ремінь”.
Матеріали ременів: PU vs каучук — що краще для вашої задачі
PU (поліуретан)
-
висока зносостійкість
-
хороша геометрична стабільність
-
часто використовується в автоматизації та позиціюванні
-
легко модифікується (накладки, штовхачі, перфорація)
Каучукові ремені
-
хороші демпфуючі властивості
-
можуть бути вигідні в певних приводах та умовах
-
у деяких задачах можуть краще “прощати” помилки монтажу
Зубчасті ремені з накладками, перфорацією, штовхачами: рішення під реальні лінії
У практиці автоматизації часто потрібен не “голий ремінь”, а функціональний елемент транспортування.
Найпопулярніші кастомізації:
-
накладка (top cover):
-
для зчеплення з продуктом/лотком
-
для делікатних поверхонь (щоб не дряпати)
-
для роботи з плівкою/картоном
-
-
штовхачі (cleats, dogs):
-
подача виробів у кроковому режимі
-
синхронізація з ножем/дозатором
-
-
перфорація під вакуум:
-
фіксація тонких матеріалів
-
стабільність при високих швидкостях
-
Натяг і монтаж: 80% проблем позиціювання — тут
Навіть ідеальний ремінь не дасть точності, якщо:
-
шківи не співвісні
-
натяг “на око”
-
рама/плита гнеться
-
є люфт у каретці
-
зірочки/шківи зношені
Симптоми неправильного натягу
-
шум, вібрація, “гудіння”
-
ремінь “гуляє” по шківу
-
з’являється пил/стружка на ремені або поруч
-
точка позиції “пливе” після прогріву
Приклади під Україну: де найчастіше потрібні timing belts для позиціювання
-
Flow-pack та пакувальні лінії (харчова промисловість, фарма, косметика)
-
Етикетування та маркування (позиціювання пляшки/банки/короба)
-
Подача в різальні вузли (кондитерка, хліб, м’ясо, сир)
-
Логістика та сортування (сканування, відведення, точна подача на штовхач)
-
Меблева/деревообробка (подача плит, позиціювання)
-
Поліграфія/упаковка (реєстрація мітки, стабільна подача полотна)
Чек-лист для швидкого підбору зубчастого ременя (вставте в заявку)
-
Тип задачі: позиціювання осі / синхронізація валів
-
Потрібна повторюваність: ±0,1 / ±0,5 / ±1 мм
-
Швидкість і прискорення (якщо відомо)
-
Крок ременя і профіль (або фото старого ременя)
-
Ширина ременя
-
Довжина (L) і тип (замкнений/відкритий)
-
Кількість зубців шківа, мінімальний діаметр
-
Середовище: пил/волога/олива/температура
-
Чи потрібні накладки, штовхачі, перфорація
-
Бажана задача: зменшити брак / підняти швидкість / прибрати зупинки
Типові помилки при виборі timing belt (і як не втратити гроші)
-
Помилка: “беремо такий самий по довжині” без профілю/кроку
Як правильно: крок і профіль мають відповідати шківам 1:1. -
Помилка: вибір “ширше = точніше”
Як правильно: точність задає корд + монтаж + натяг + жорсткість вузла. -
Помилка: ігнорують мінімальний діаметр шківа
Як правильно: занадто малий діаметр = тріщини, знос, падіння ресурсу. -
Помилка: не врахували забруднення/хімію
Як правильно: підбирайте матеріал під реальні умови цеху.
FAQ (для SEO): зубчасті ремені для позиціювання
1) Який зубчастий ремінь найкраще для точного позиціювання?
Залежить від задачі. Для позиціювання зазвичай обирають профілі та конструкції з високою стабільністю (часто PU з відповідним кордом) і правильним натягом/монтажем.
2) Що важливіше для точності — крок чи ширина ременя?
Для точності критичні: корд (подовження), монтаж/натяг і профіль. Ширина важлива для навантаження, але сама по собі не гарантує точність.
3) Як порахувати переміщення на один оберт шківа?
Переміщення = крок ременя × кількість зубців шківа. Наприклад, 5 мм × 20 зубців = 100 мм/оберт.
4) Чи можна ставити ремінь іншого профілю на ті ж шківи?
Ні. Профіль зуба і шків повинні бути сумісні. Інакше — шум, знос, проскок і втрата точності.
5) PU чи каучук — що краще для автоматизації?
PU часто обирають для точності та зносостійкості. Каучук може бути вигідним у приводах, де потрібне демпфування. Правильний вибір залежить від умов і задачі.
6) Чому ремінь “пливе” по позиції після запуску?
Причини: прогрів, неправильний натяг, перекіс шківів, люфт у каретці, недостатня жорсткість рами або подовження ременя під навантаженням.
7) Які ознаки, що ремінь підібраний неправильно?
Шум, пил/стружка, нерівна робота, нагрів, прискорений знос зуба, періодичний проскок, нестабільна повторюваність.
